光電開關 OS-1101
光電開關OS-1101屬于致動器型，由光敏IC輸出，PCB板安裝，致動方式為平衡錘，主要用于工廠自動化、OA設備、自動售貨機、復印機等設備。
特點
- 致動器型，低致動力（0.4g）
- 光敏IC輸出，與TTL、LSTTL、CMOS直接相容
- 專用PCB板
- 超微型
規格參數
| 致動類型 | 平衡錘 |
|---|---|
| 操作力量 | 最大1g |
| 輸出類型 | 光敏IC |
| 尺寸 (L x W x H) | 12 x 8 x 23mm |
致動器操作
| FP | 10° |
|---|---|
| PT | 24° ± 3° |
| OF | 0.4g Max |

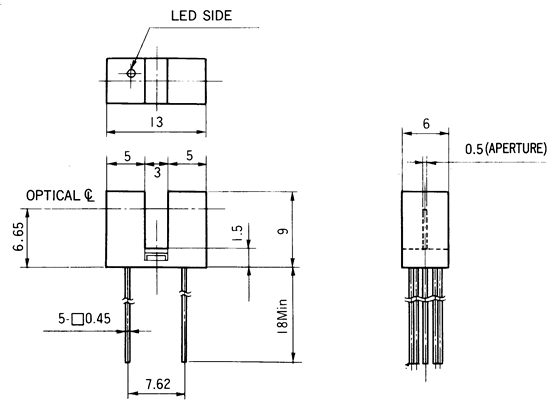

外形尺寸
 |
| 單位尺寸為1mm |
典型電路 |
針腳圖（仰視） |
 |
 |
最大額定值
| 項目 | 符號 | 值 | |
|---|---|---|---|
| 輸入 | 正向電流 | IF | 50mA |
| 反向電流 | VR | 5V | |
| 輸出 | 電源電壓 | VCC | 16V |
| 輸出電流 | IO | 50mA | |
| 容許功率消耗 | PO | 250mW | |
電氣特性
| 項目 | 符號 | 條件 | 最小 | 典型 | 最大 | 單位 | |
|---|---|---|---|---|---|---|---|
| 輸入 | 正向電壓 | VF | IF=8mA | - | 1.15 | 1.4 | V |
| 反向電流 | IR | VR=5V | - | - | 10 | µA | |
| 輸出 | 工作電源電壓范圍 | VCC | 4.5 | - | 16 | V | |
| 低水平輸出電壓 | VOL | IOL=16mA VCC=5V IF=0 | - | 0.15 | 0.4 | V | |
| 高水平輸出電壓 | VOH |
IF=8mA VCC=5V |
4.0 | - | - | V | |
| 低水品電源電流 | ICCL | IF=0 VCC=5V | - | 6 | 15 | mA | |
| 高水品電源電流 | ICCH | IF=8mA VCC=5V | - | 4 | 10 | mA | |
| L-H閥值輸入電流 | IFLH | VCC=5V | - | 2 | 5 | mA | |
| VCC=5V | - | - | 8 | mA | |||
| 滯后 | IFHL/IFLH | VCC=5V | - | 0.9 | - | ||
| 開關速度 | L-H傳播時間 | tPLH | VCC=5V IF=0<-->8mA RL=280W | - | 3 | - | µS |
| H-L傳播時間 | tPHL | - | 5 | - | |||
| 上漲時間 | tr | - | 0.1 | - | |||
| 回落時間 | tf | - | 0.05 | - | |||
