紅外線探測器 XA-1010/2010/2510
XA四光束系列產品XA-1010/2010/2510紅外線檢測器（防盜報警器/紅外線報警器）采用紅外線對射方式，四光束發射，接收，有效提高探測距離和精度，適用于工廠、辦公場所、家庭防盜報警系統。
特點
- 主動紅外檢測
- 精心設計的外殼能適應各種環境，有效防雨水，防蟲
- 全黑體殼設計，全新濾雜光功能；室外條件檢測功能
- 警報記憶功能;八頻段調頻;遮光響應時間可調
- 水平調整180°（±90°），垂直10°（±5°）
- 熒黃色材料制造的機體。在光線較弱的地方也能調核校準
規格參數
| 項目 | 說明 | ||||
|---|---|---|---|---|---|
| 品名 | 紅外線探測器 | ||||
| 型式 | XA-1010 | XA-2010 | XA-2510 | ||
| 探測方式 | 紅外線脈沖可調式 | ||||
| 警戒距離 | 100m | 200m | 250m | 室外安裝 | |
| 最大感應距離 | 100m | 200m | 250m | ||
| 光軸可調范圍 | 垂直方向±5o; 水平方向±90o | 投光器、受光器相同 | |||
| 遮光時間調整范圍 | 50msec/100msec/300msec /400msec 500msec/ 600msec/700msec | 8種規格間切換 | |||
| 脈沖 | 8channel | 防止干擾 | |||
| 電源電壓 | DC10.5-28V | 有極性 | |||
| 消耗電流 | 投光 | 55mA MAX | 65mA MAX | DC12V時，受光器+投光器 | |
| 受光 | 80mA MAX | 80mA MAX | |||
| 繼電器輸出動作 | 侵入警報 | 光線遮斷時間輸出(最低2秒) | |||
| 電源電壓降低警報 | 源電壓降低時連續輸出(最低2秒) | ||||
| 繼電器輸出 | 無電壓接觸輸出,接點定格DC30V,0.3A(電阻負荷),通過開關選擇接點或b接點 | 從受光器輸出 | |||
| 警報動作表示 | 侵入警報 |
報警時紅色LED亮燈 警戒時紅色LED熄燈 |
受光器可通過開關使紅色LED一直熄燈 | ||
| 電源電壓低下警報 | |||||
| 光軸調整 | 輸出電壓 | 將受光器的測試接點的輸出電壓調為最大 | |||
| 環境顯示 | 根據受光量大小紅色LED亮、閃亮、熄滅 | 受光器可通過開關使紅色LED一直熄燈 | |||
| 防拆輸出 | 條件 | 受光器的外罩[開]時，接點[開] | 受光器的防拆輸出端子輸出 | ||
| 定格 | 無電壓接點輸出，接點額定DC30V，0.3A(電阻負荷) | ||||
| 電源顯示 | 投光器通電時綠色LED亮燈 | 投光器可通過開關使紅色LED 一直熄燈 | |||
| 外形 | 490(H)*105(W)*109.5(D) (mm) |
外罩：黑色PC樹脂 本體：黃色ABS樹脂 |
|||
| 重量 | 投光器1.9kg、受光器：2kg | 含安裝板 | |||
| 附屬品 | 支柱式安裝金屬配件、螺絲、使用說明書 | ||||
| 單賣品 | 防止結露用的外罩（帶加熱器）、支柱蓋 | ||||
注：因產品改良、變更將不預先通知;本產品建議在10-100m(XA-1010)、20－200m(XA-2010)、30-250m(XA-2510)的警戒范圍內使用。
外形尺寸
  |
部件名稱
  |

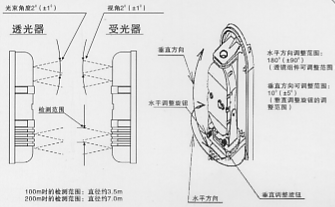

檢知范圍
 |
