光電傳感器 ON-171-A8
光電傳感器ON-171-A8屬于防塵反射型，安裝方式為咬合安裝。光學傳感器ON-171-A8可用于視頻設備、消費類電子產品、通信設備、測量設備和控制設備、OA設備等，如打印機、自動售貨機殘留量檢測。
特點
- 咬合安裝
- 防塵型
- 反射型

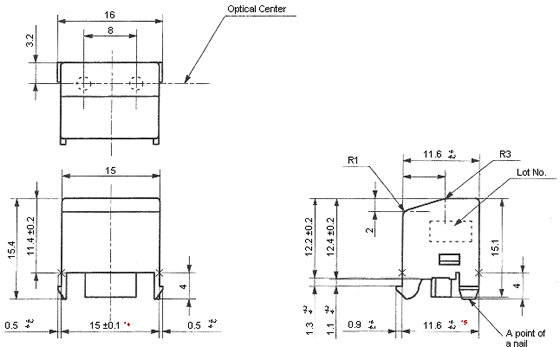

外形尺寸
  |
| 正常偏差±0.3mm |
安裝孔尺寸（參考）
 |
 |
 |
| 鋼板厚度：t = 1毫米 | 板厚度：T =1.2毫米“ |
公差：±0.1mm
配件工程清單
| 編號 | 描述 | 數量 | 材料 | 備注 |
|---|---|---|---|---|
| 1 | 容器 | 1 | 聚碳酸酯 | 可燃性：UL94V-2或更多 |
| 2 | 內部容器 | 1 | 聚碳酸酯 | 可燃性：UL94V-2或更多 |
| 3 | PCB | 1 | CEM-3 | 阻燃性：UL94V-0 |
| 4 | 連接器 | 1 | 175489-3 | AMP（自然） |
| 6 | 光源發射二極管 | 1 | - | GaAs 磷砷化鎵 紅外線發射二極管 |
| 7 | 探測器 | 1 | - | 光敏晶體管 |
安裝注意事項
- 應特別注意，以避免部件變形。
- 無腐蝕性氣體，如硫化氫或鹽的水，空氣，環境空氣必須是自由的。
- 安裝傳感器，避免陽光直射和白熾燈。
- 本方具有發射和接收元件應小心處理。
- 不要清洗傳感器。 液體可能會進入的情況下，造成損壞。 如果你一定要清潔的表面面積，使用如甲醇或異丙醇清洗液的軟布衰減。
- 應解決的降解LED的輻射功率，在很長一段時間，如果傳感器被反復使用。
-
此產品是專為以下應用程序中使用：
- OA設備、視頻設備、消費類電子產品、通信設備、測量設備和控制設備。
- 當設計一個系統的安全性和可靠性，確保將故障安全和其他適當的措施。
最大額定值
| 項目 | 符號 | 值 | |
|---|---|---|---|
| 輸出 | 正向電流 | IF | 50mA |
| 正向電流降低定額值 1 | DIF/°C | -0.33mA/°C | |
| 反向電壓 | VR | 5V | |
| 增強正向電流 | IFP | 600mA 2 | |
| 輸出 | C-E電壓 | VCEO | 30V |
| E-C電壓 | VECO | 5V | |
| 集電極電流 | IC | 50mA | |
| 集電極功率消耗 | PC | 75mW | |
| 集電極功率消耗降低定額值 | DPC/°C | -1mW/°C | |
| 工作溫度 | TOPR | -25~+85 °C | |
| 貯存溫度 | TSTG | -40~+85 °C | |
1: Ta>25 °C
2: __<=100ms, __=100Hz
電氣特性
| 項目 | 符號 | 條件 | 最小 | 典型 | 最大 | 單位 | ||
|---|---|---|---|---|---|---|---|---|
| 輸入 | 正向電壓 | VF | IF=10mA | 1.00 | 1.15 | 1.30 | V | |
| 反向電壓 | IR | VR=3V | - | - | 10 | mA | ||
| 峰值波長 | lP | IF=20mA | 940 | nm | ||||
| 輸出 | 飽和極電流 | ICEO |
VCE=16V IF=0mA |
- | 0.005 | 0.1 | mA | |
| 時鐘波長 | lP | - | 870 | nm | ||||
| 耦合 | 光電流 | IL 3 |
VCE=5V IF=20mA L=6mm 4 |
1.5 | 5 | 18 | mA | |
| 泄漏電流 | ILEAK |
VCE=5V IF=20mA |
- | - | 50 | mA | ||
| S/N 比率 | IC/ILEAK |
VCE=5V IF=20mA L=6mm 3 |
10 | - | - | - | ||
| C-E 飽和電壓 | VCE (sat) |
E=0.1mW/cm2 IL=10mA |
- | 0.15 | 0.4 | V | ||
| 開關速度 | 上漲時間 | tr |
VCC=5V IC=2mA RL=100W |
- | 6 | - | ms | |
| 回落時間 | tf | - | 6 | - | ms | |||
* 反射效率90％白紙
機械特性
| 耐振動 | 要承受10?55?10HZ，振幅1.5mm，X，Y和Z方向，各2小時和1分鐘的掃描時間。 |
|---|---|
| 耐沖擊 | 294米/ S 2（30G）或更多。 |

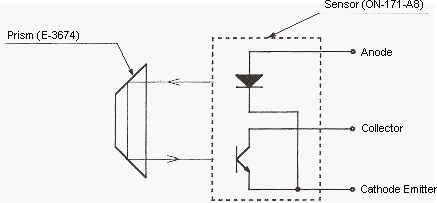

連接圖
| 終端編號 | 型號 |
|---|---|
| 1 | 集電極 |
| 2 | 陰級發射器 |
| 3 | 正極 |
