光電傳感器 OJ-1919
光電傳感器OJ-1919屬于斷繼器型,，由Tr(光敏晶體管)輸出，可用PCB板安裝。光學傳感器OJ-1919可用于辦公自動化設備、傳真機、打印機、印刷機等。
特點
- Tr(光敏晶體管)輸出
- 感應槽寬度3mm(0.12英寸)
- 微型
- 高靈敏度、高分辨率
- PCB 板安裝
- 斷繼器型
規格參數
| 感應槽寬度 | 3mm |
|---|---|
| 縫隙寬度 | 0.5mm |
| 輸出類型 | Tr(光敏晶體管) |
| 尺寸(L x W x H) | 13.5 x 6.3 x 10mm |

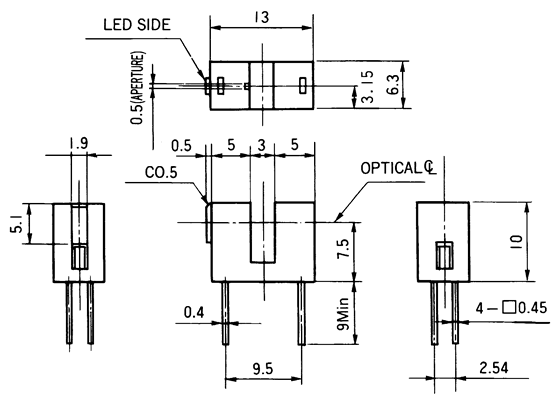

外形尺寸
 |
針腳圖（仰視） |
原理電路 |
 |
 |
典型性能曲線
| IF-Ta | IC-IF | IF-VF |
 |
 |
 |
| ID(ICEO)-Ta | Relative IC-Ta | IC-VCE |
 |
 |
 |
最大額定值
| 項目 | 符號 | 值 | |
|---|---|---|---|
| 輸入 | 正向電流 | IF | 50mA |
| 反向電流 | VR | 5V | |
| 輸出 | C-E 電壓 | VCEO | 30V |
| E-C 電壓 | VECO | 5V | |
| 集電極電流 | IC | 40(50)mA | |
| 集電極功率消耗 | PC | 100(75)mW | |
| 工作溫度 | Topr | -25° ~ +85°C | |
| 貯存溫度 | Tstg | -30° ~ +90°C | |
電氣特性
| 項目 | 符號 | 條件 | 最小 | 典型 | 最大 | 單位 | |
|---|---|---|---|---|---|---|---|
| 輸入 | 正向電壓 | VF | IF=10mA | 1.0 | 1.15 | 1.3 | V |
| 反向電流 | IR | VR=5V | - | - | 10 | µA | |
| 輸出 | 無光電流 | ID | VCE=24V IF=0 | - | - | 100 | nA |
| 集電極電流 * | IC | IF=20mA VCE=5V | 0.5 | 2.0 | - | mA | |
| 飽和電壓 | VCE(Sat) |
IF=20mA IC=1mA |
- | 0.1 | 0.4 | V | |
| 開關速度 | 上漲時間 | tr |
VCC=10V IC=2mA RL=100 W |
- | 6 | - | µS |
| 回落時間 | tf | - | 6 | - | µS | ||
