光電傳感器 OH-1021
光電傳感器OH-1021屬于反射型，由IC-OC(開式集合器，光敏IC輸出)輸出，感應距離為2~30mm。光學傳感器OH-1021可用于OA設備、自動售貨機、復印機、傳真機、打印機等。
特點
- 高感應范圍
- 反射型
- 邏輯輸出,較長感應距離，典型范圍在2－33m
- 能檢測到黑暗物體和 OHP透明體
- 可調節為拒絕亮度的環境，拒絕環境亮度最大為2,000LUX
- 可選擇連接器形式或金屬導線可用
- 垂直或水平的安裝孔
規格參數
| 感應距離 | 2~30mm |
|---|---|
| 輸出類型 | IC-OC(開式集合器，光敏IC輸出) |
| 尺寸 (L x W x H) | 15 x 6 x 10mm |

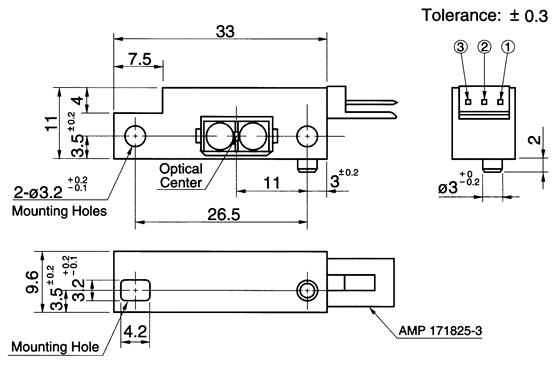

外形尺寸
 |
原理電路 |
感應距離 |
|||||||||
 |
 |
|||||||||
|
調整說明:
OH-102100-705:
|
最大額定值
| 項目 | 符號 | 值 |
|---|---|---|
| 電源電壓 | VCC | 6V |
| 輸出電壓（光敏晶體管） | VOUT | 16V |
| 輸出電流 | IOUT | 50mA |
| 運行溫度 | Topr | -10° ~ +60°C |
| 貯存溫度 | Tstg | -30° ~ +80°C |
| 振動 | 10-55-10Hz, 1.5mm Ampl. | |
| 碰撞 | 30G或以上 | |
| 固定扭距 | 4kgf • cm | |
電氣特性
| 光學路徑* | 項目 | 符號 | 值 | 條件 |
|---|---|---|---|---|
| 封閉 | 電流消耗 | ICC | 20mA Max | VCC=5V RL=¥ |
| 最低輸出電壓 | VOL | 0.4V Max | VCC=5V RL=10kW | |
| 開啟 | 電流消耗 | ICC | 20mA Max | VCC=5V RL=¥ |
| 最大輸出電壓 | VOH | (VCC X 0.9)V Min | VCC=5V RL=10kW | |
| 響應時間 | +PHL | 1.0mS Max | RL=1k ohms | |
* 反射效率90％白紙
